Мобильное решение для защиты воздушного пространства

Скрытый контейнерный пункт базирования дронов-перехватчиков


Морские контейнеры 20 футов

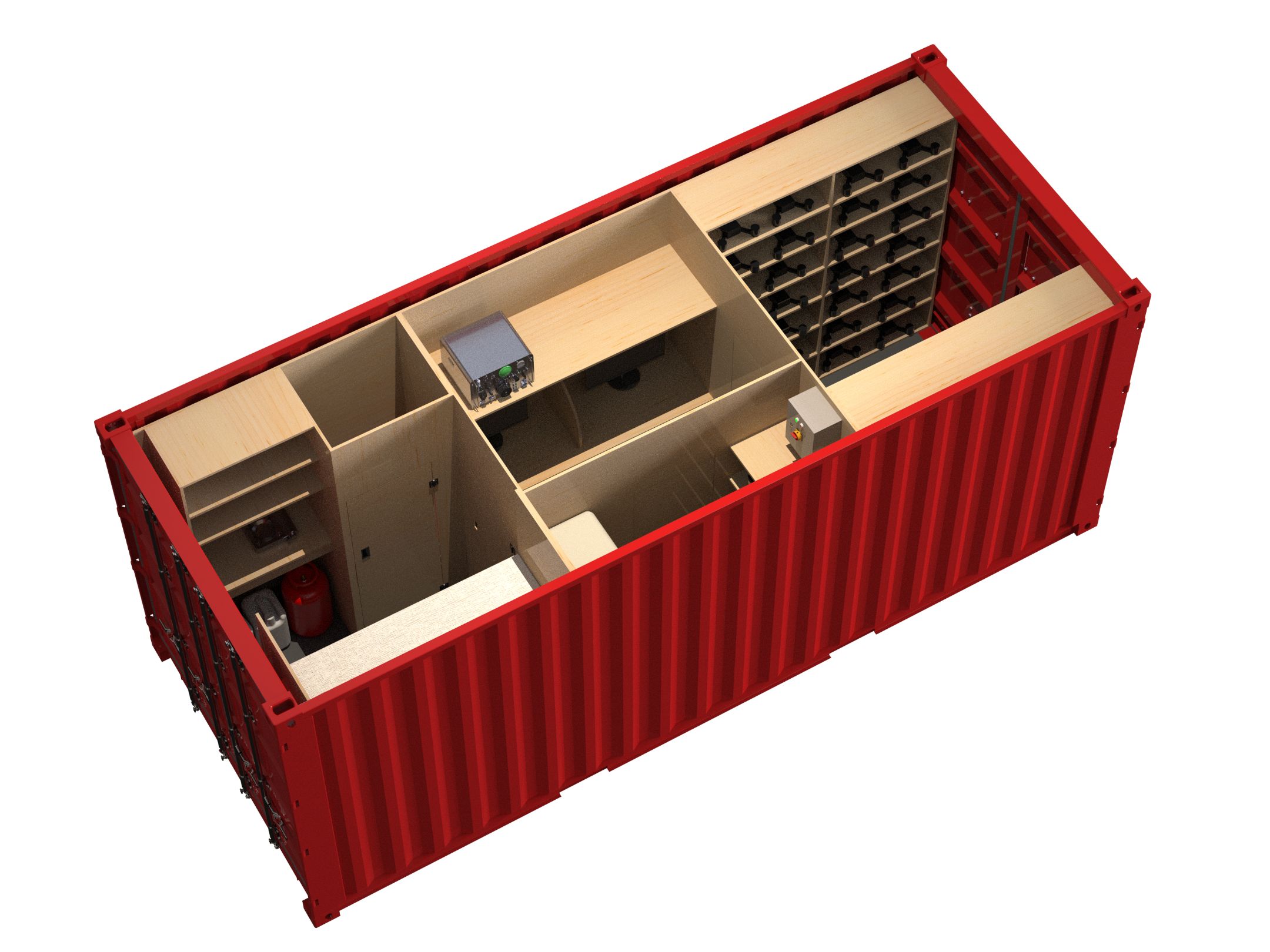

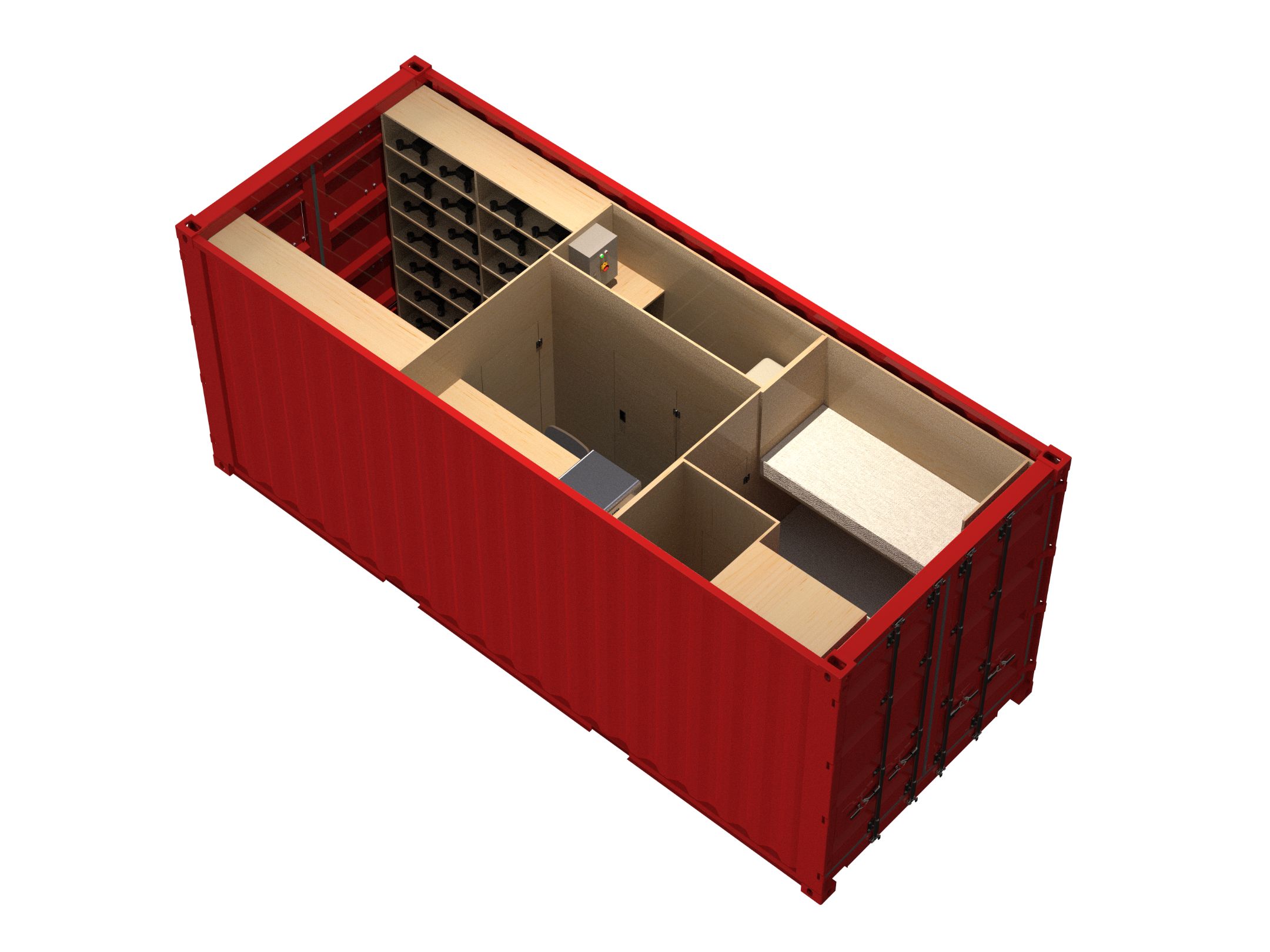

Наша компания предлагает комплексное решение для скрытого размещения и оперативного применения роя дронов-перехватчиков на базе стандартного 20-футового морского контейнера double door.

Разработанная концепция сочетает в себе все необходимое для автономной работы двух операторов и длительного хранения FPV-дронов в состоянии высокой готовности.

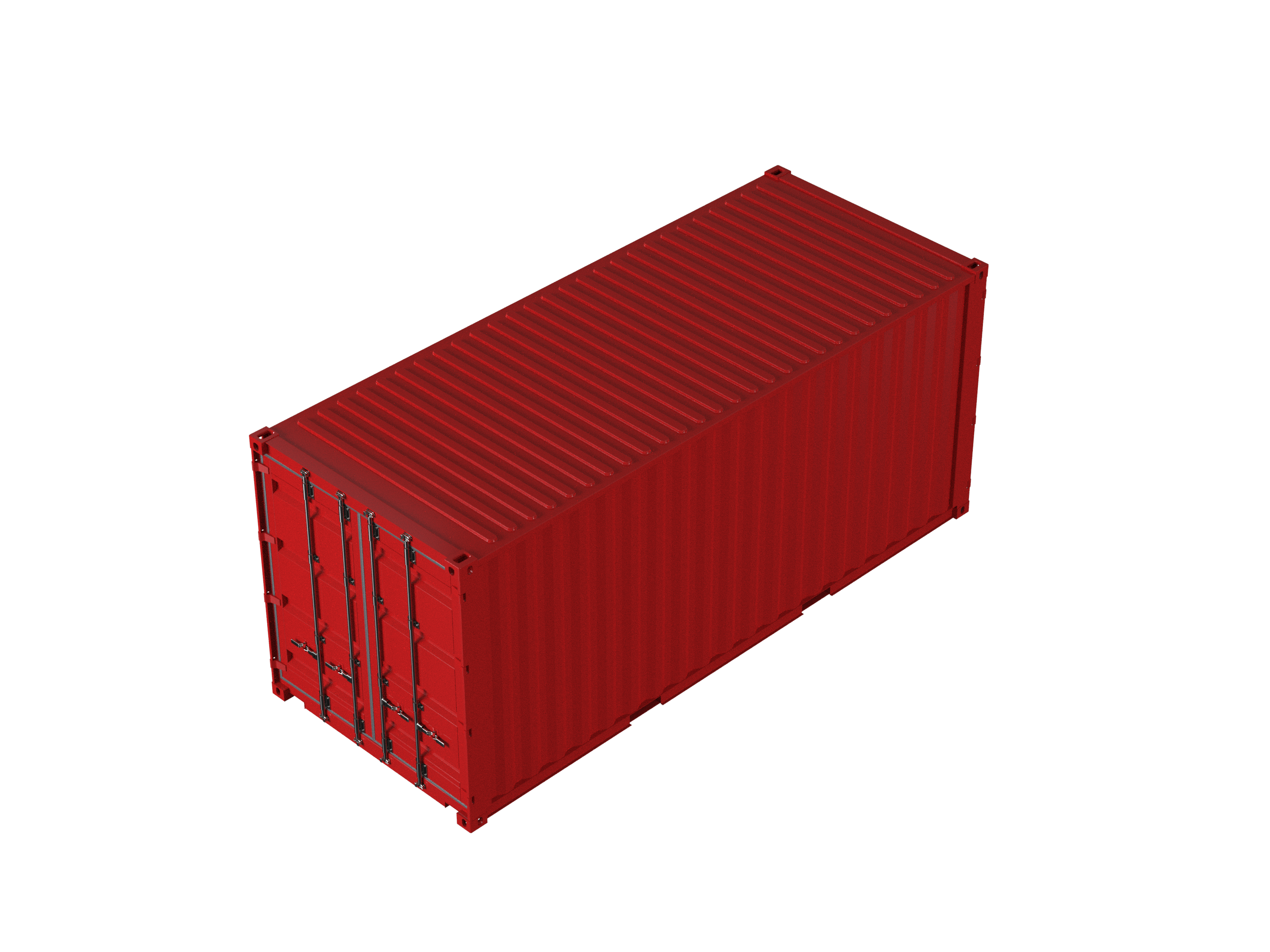

Контейнерный пункт базирования представляет собой законченное изделие, которое можно скрытно перевозить любым видом транспорта и оперативно развернуть на позиции в течение нескольких минут. Внешне комплекс неотличим от тысяч других морских контейнеров, что обеспечивает полную маскировку.

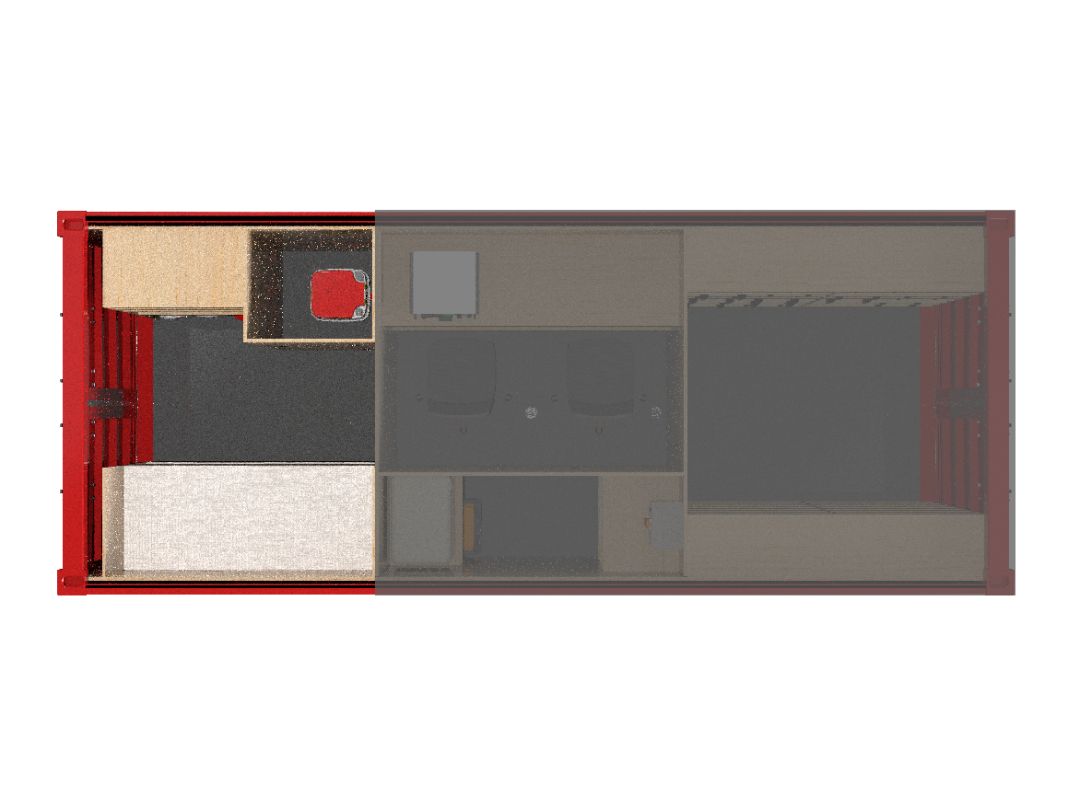

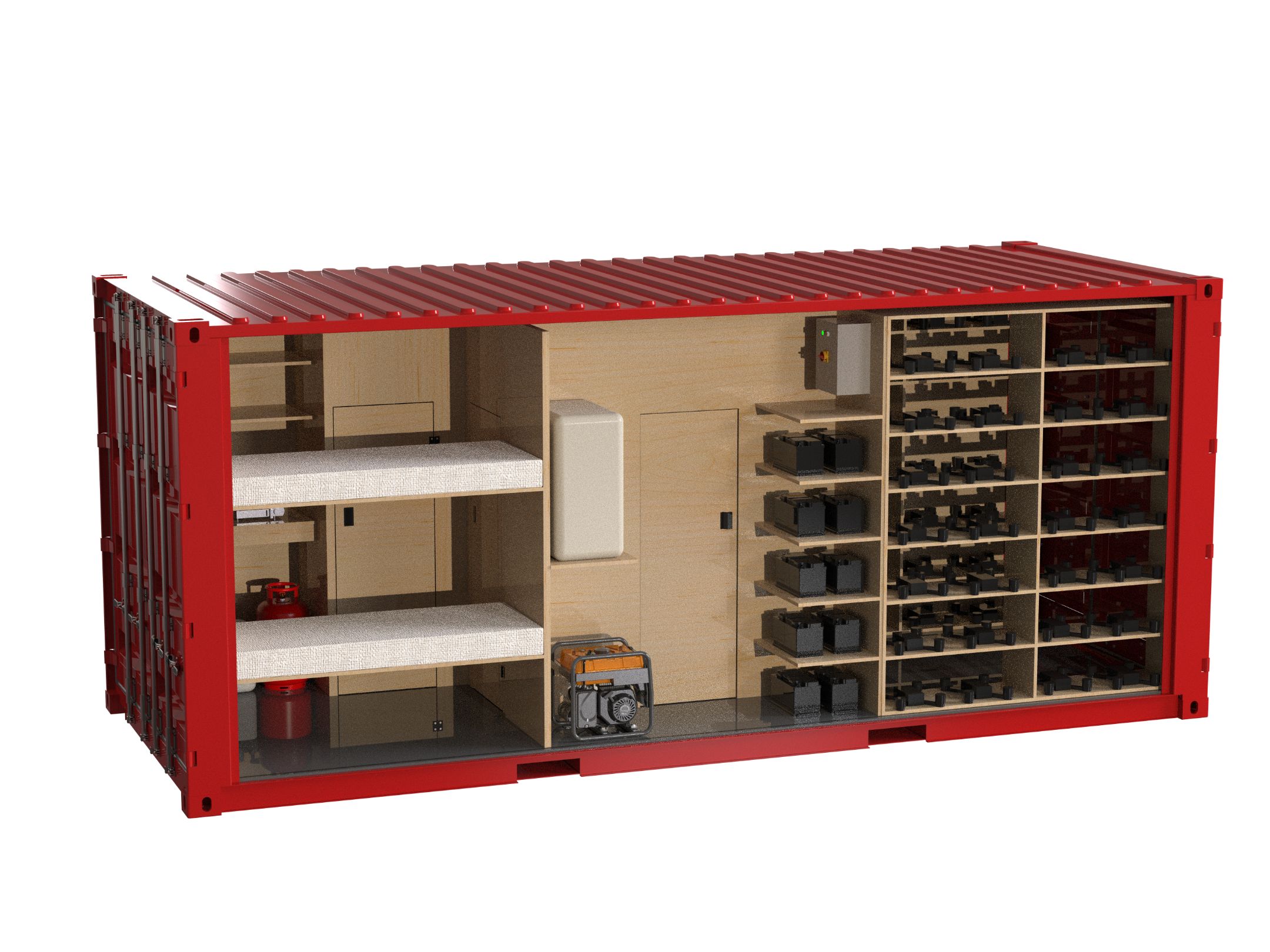

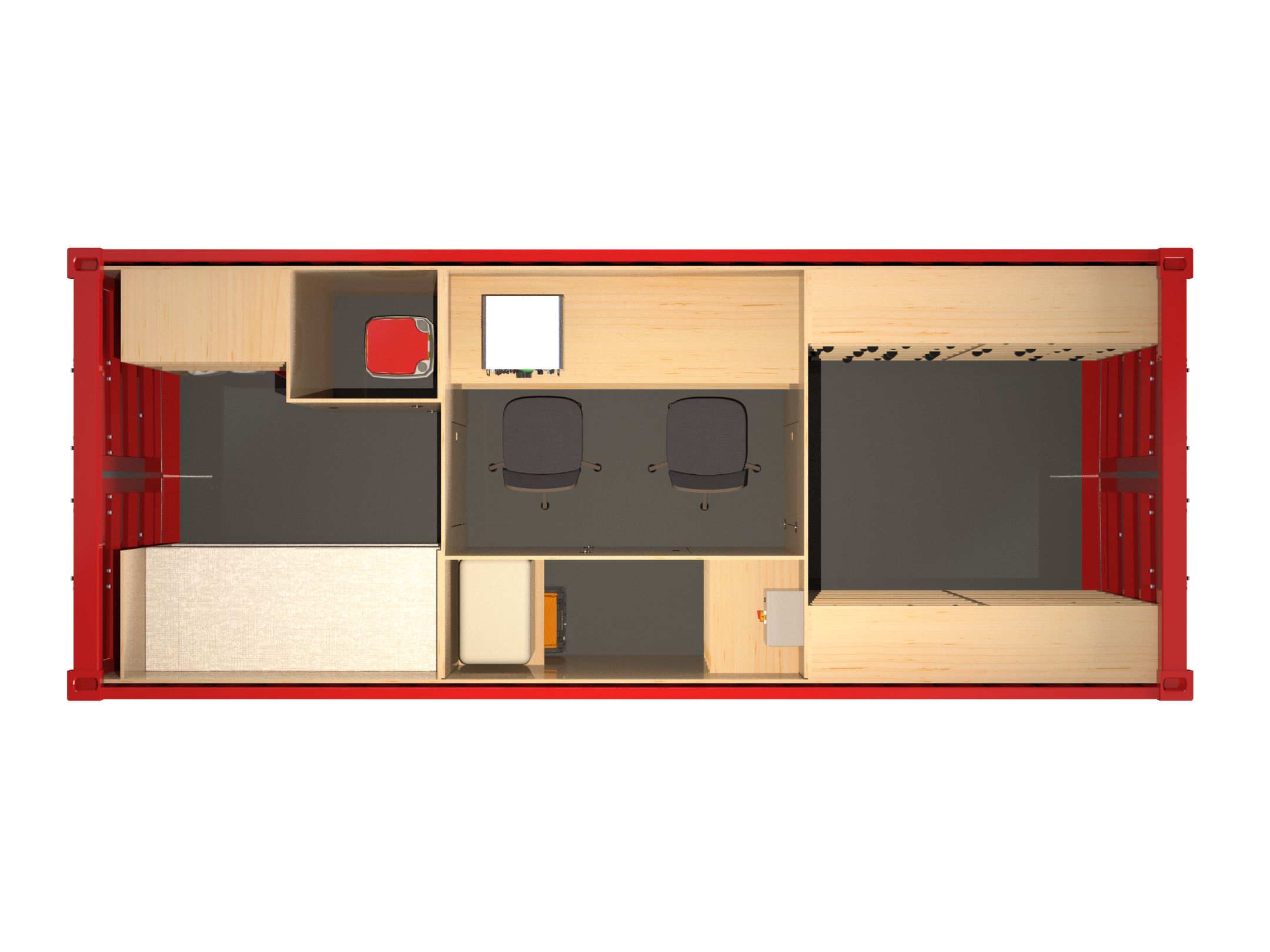

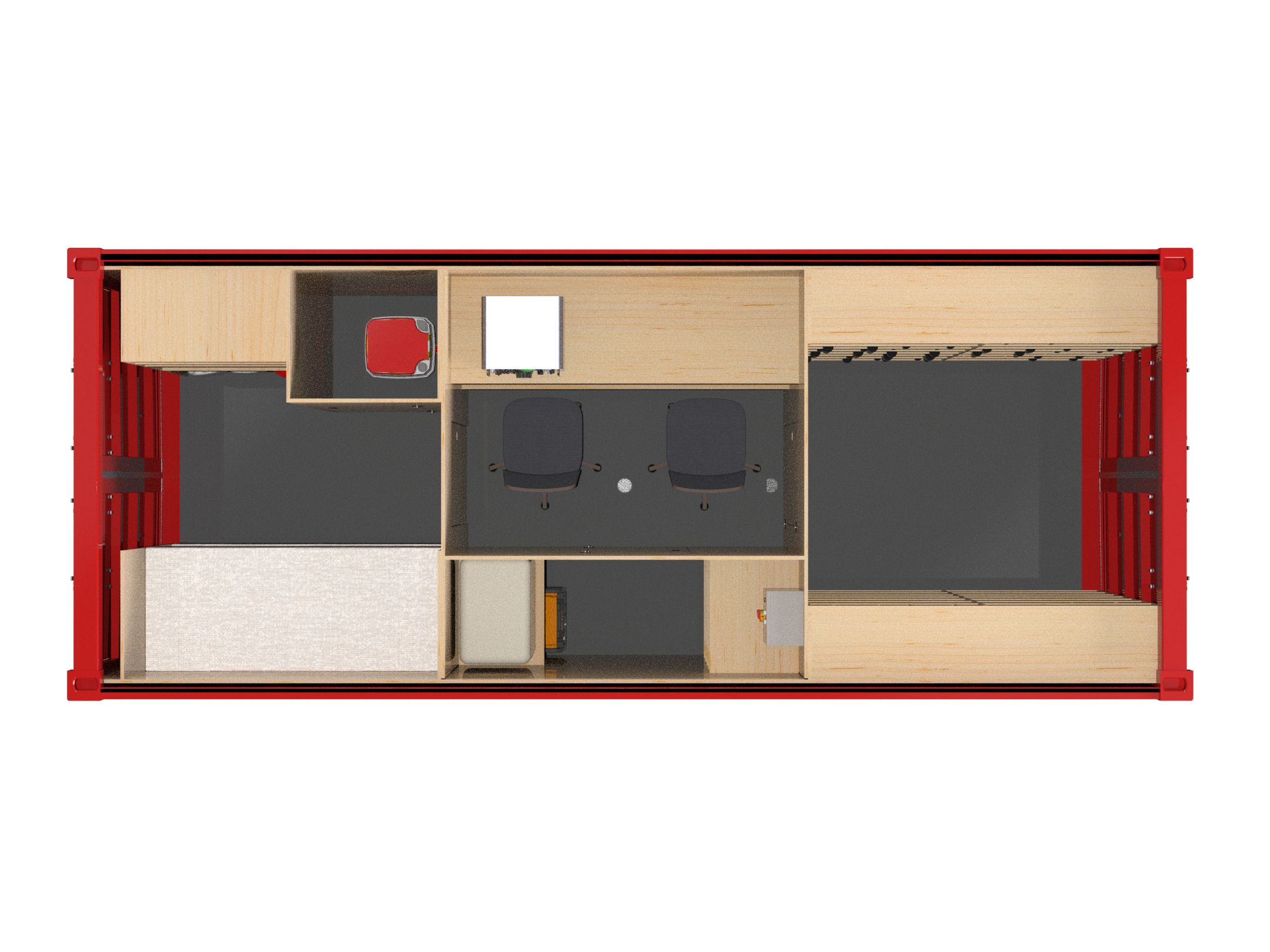

Модуль 1. Жилой блок

Предназначен для обеспечения комфортного длительного дежурства двух операторов в условиях полной автономности.

  • Спальная зона: двухъярусная кровать для полноценного отдыха.
  • Санитарный узел: биотуалет в отдельной комнате.
  • Кухонный блок: газовая горелка с газовым баллоном для приготовления пищи.
  • Запас питьевой воды: резервуар для автономного водоснабжения.
  • Система вентиляции: обеспечивает приток свежего воздуха при закрытых дверях.

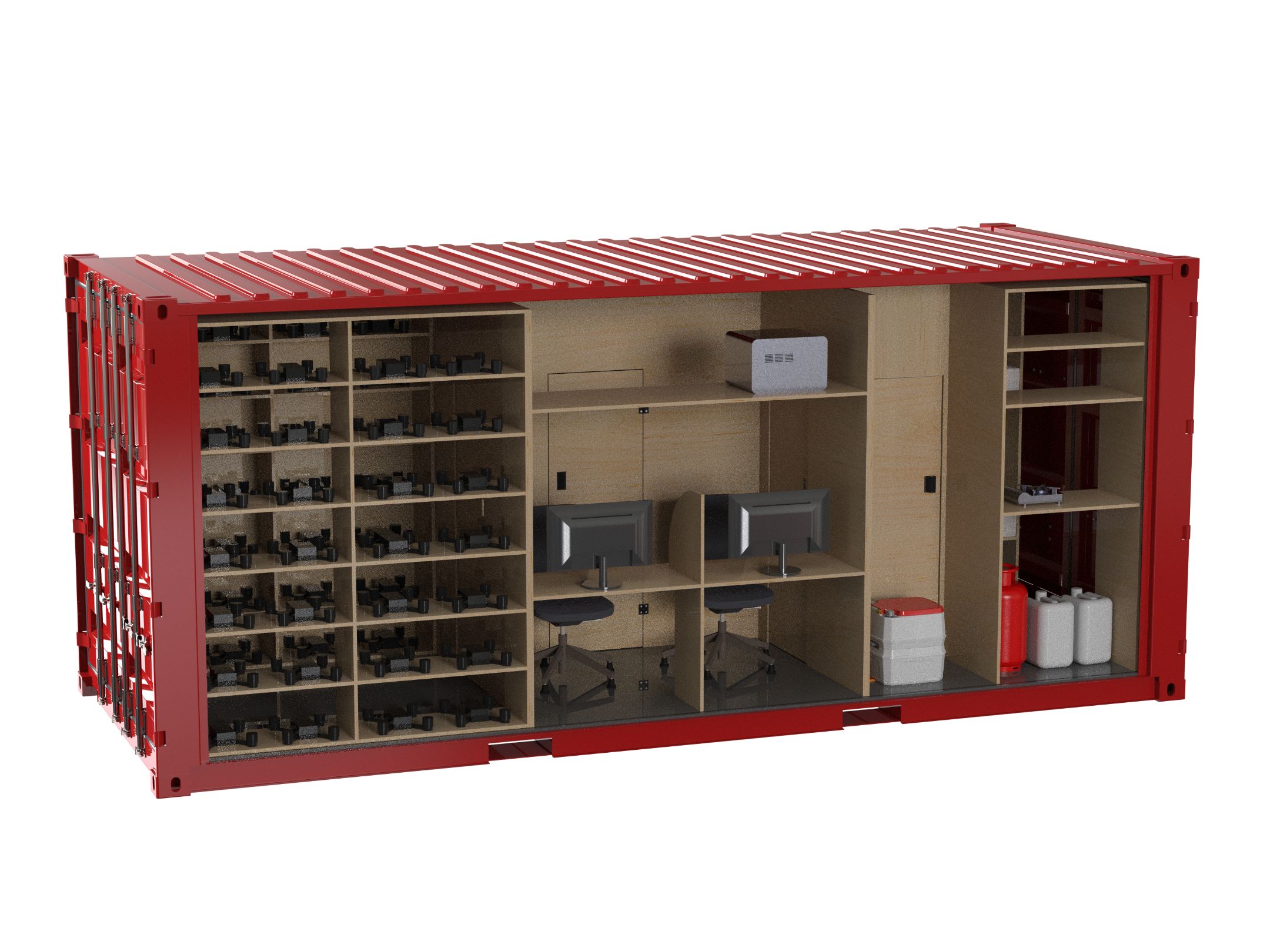

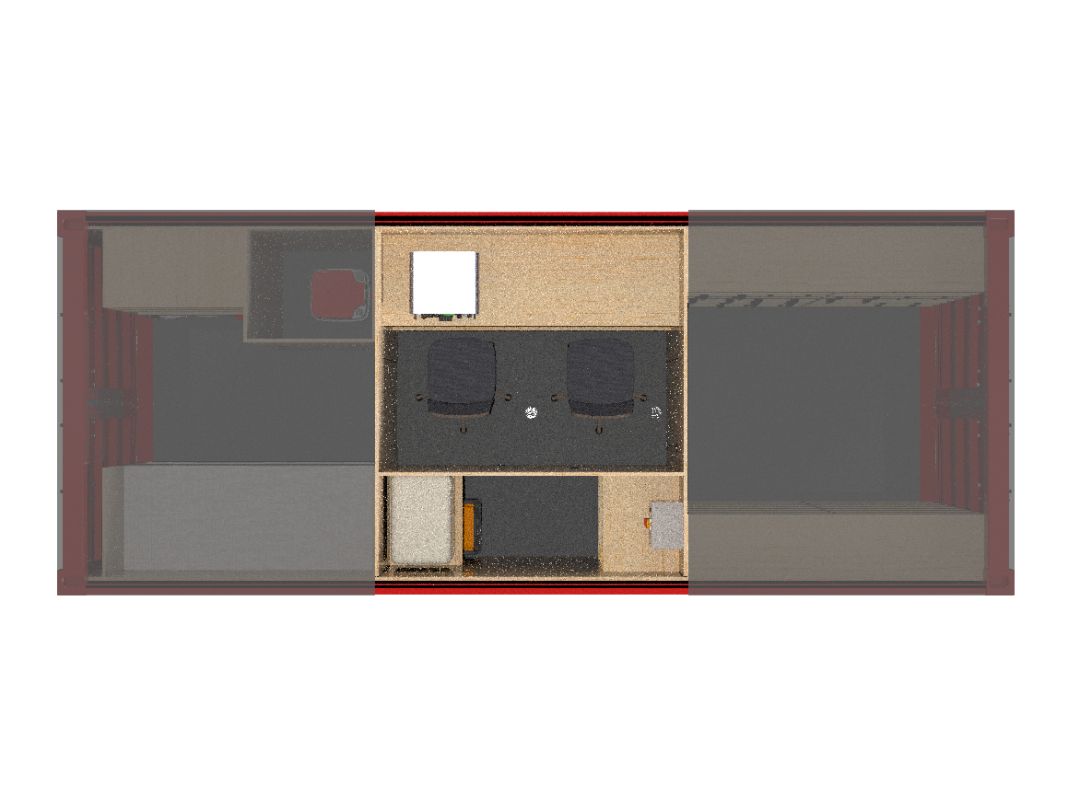

Модуль 2. Операторская

Центр управления роем дронов-перехватчиков.

Два рабочих места: эргономичные посты с многоканальными видеомониторами и органами управления.

Техническая выгородка: изолированный отсек для размещения:
  • Аккумуляторных батарей.
  • Зарядной станции для дронов.
  • Генератора с баком для топлива.
  • Системы климат-контроля (кондиционер для поддержания рабочей температуры).
  • Коммуникационное оборудование: защищенный канал связи для получения целеуказания и передачи данных.

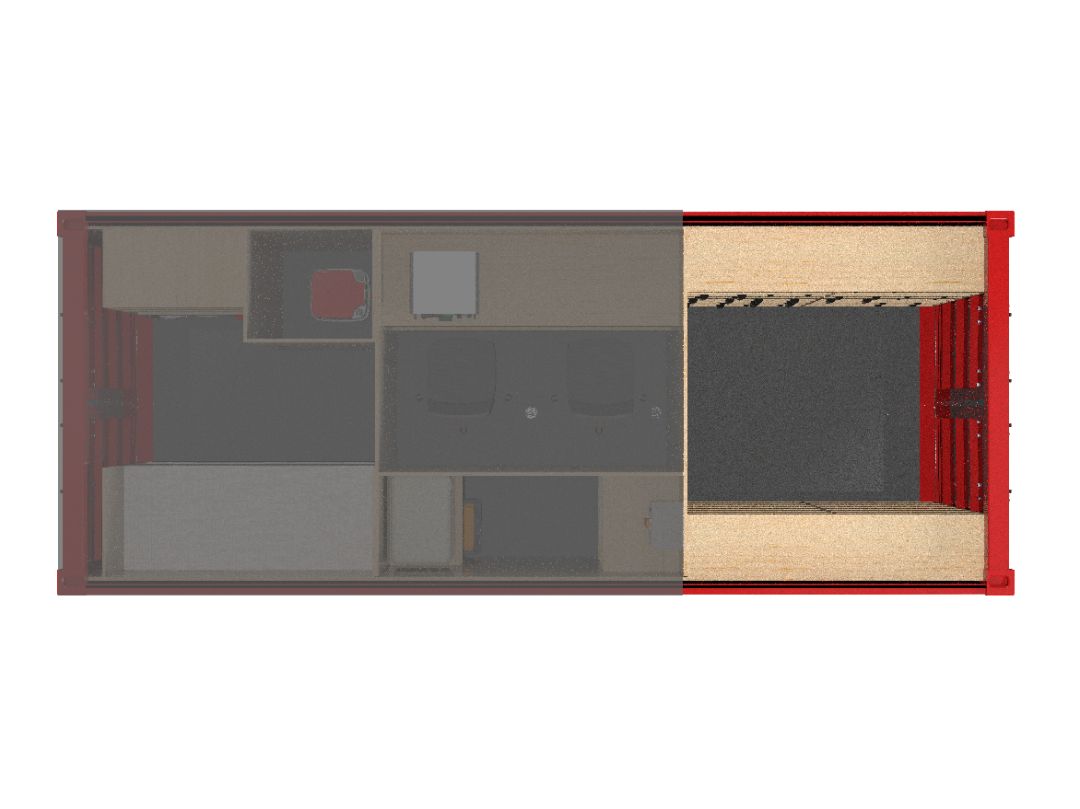

Модуль 3. Хранилище дронов-перехватчиков

Основное боевое отделение со стеллажной системой хранения.
Стеллажи вертикального хранения: компактное размещение FPV-дронов-перехватчиков в состоянии «глубокого складывания».
Емкость: до 60 аппаратов с возможностью быстрого извлечения.
Каждый стеллаж включает:

  • Индивидуальные посадочные места с зарядными контактами.
  • Механизмы быстрой фиксации и освобождения дрона.
  • Организация пространства: рациональная компоновка обеспечивает свободный доступ операторов к любому аппарату.

Запуск и боевое применение

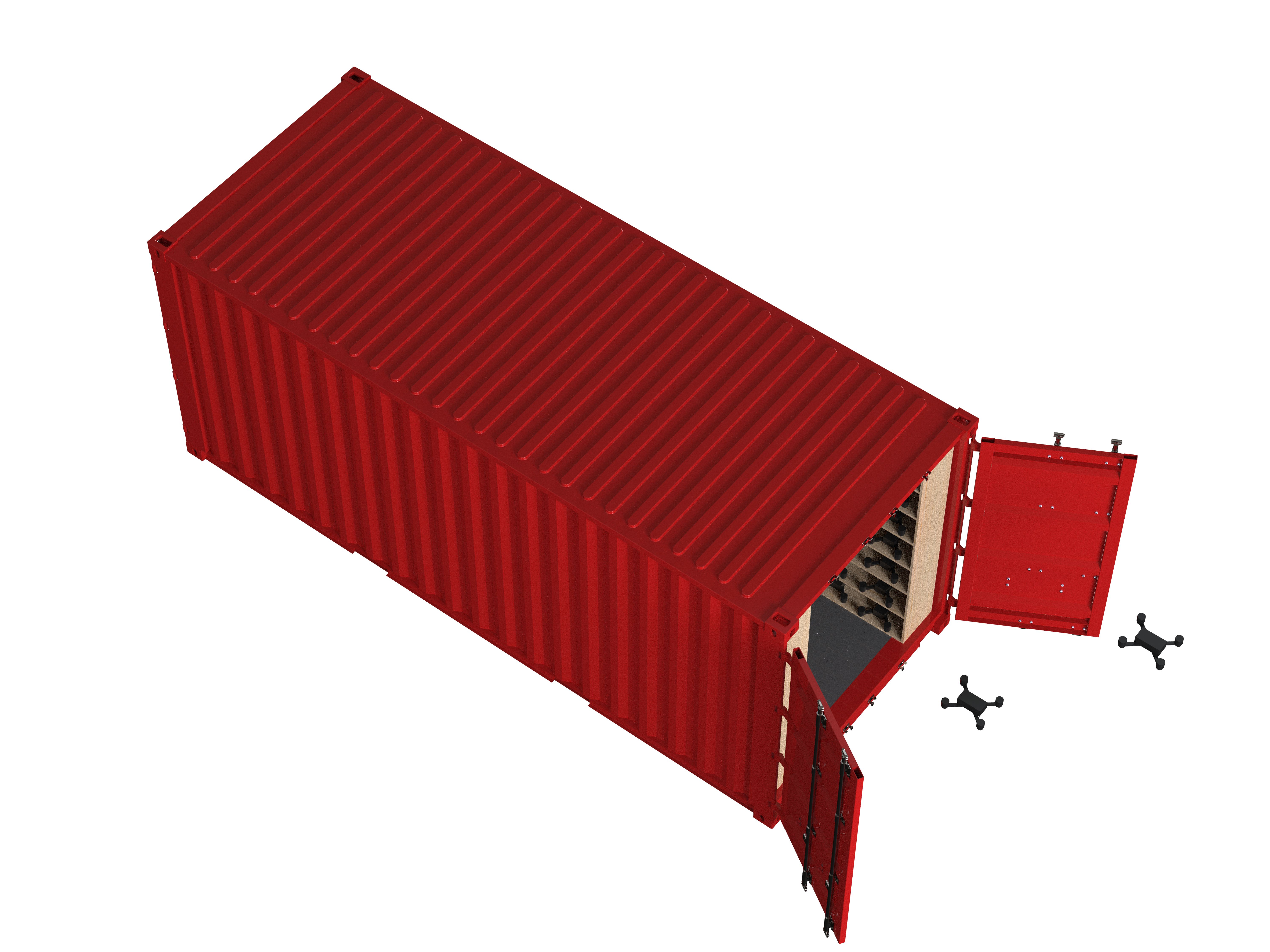

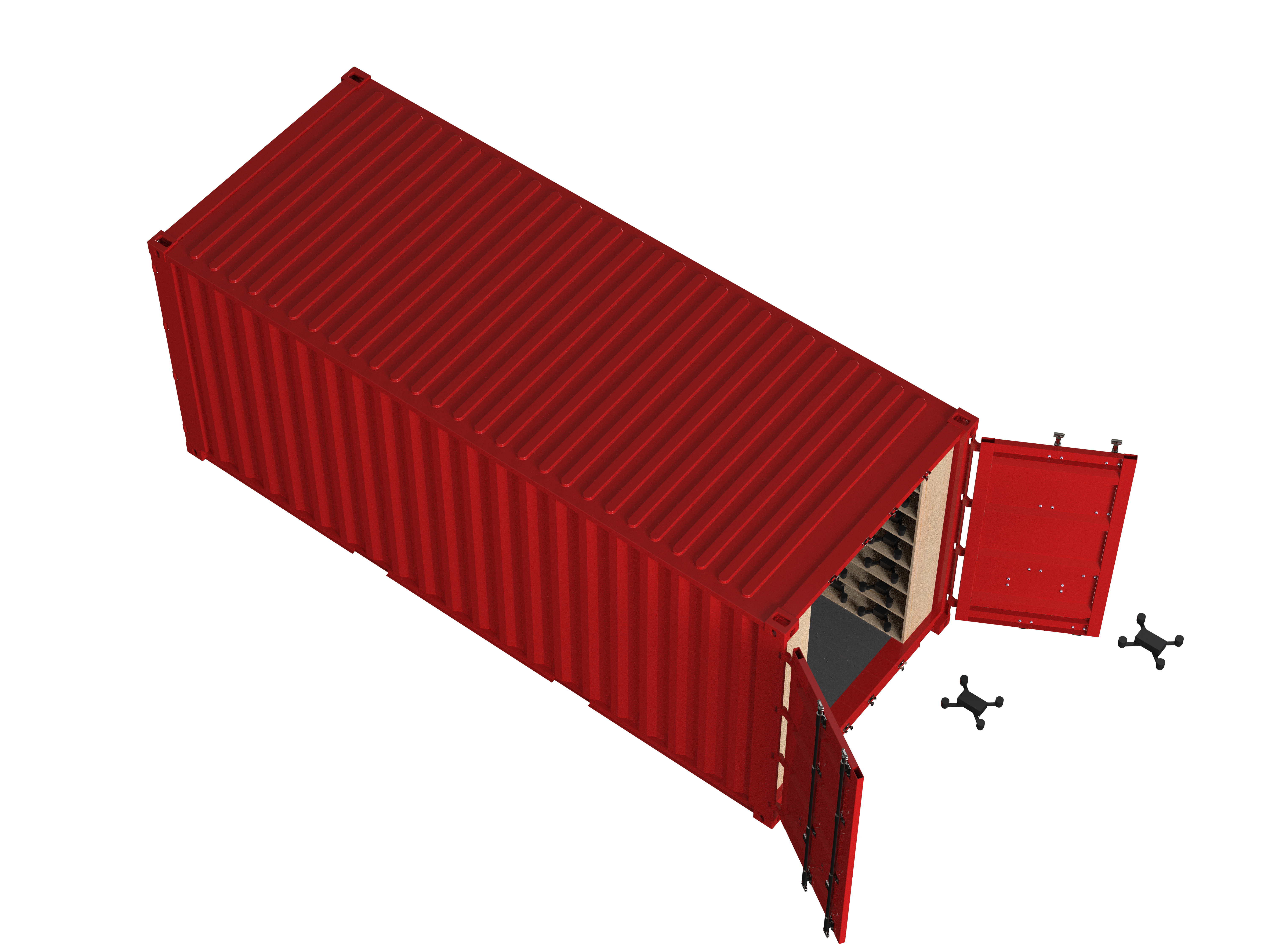

Этап 1. Развёртывание и открытие дверей

По прибытии на позицию и получении сигнала тревоги операторы покидают операторскую (Модуль 2) и проходит в хранилище (Модуль 3).

Двустворчатые двери 20-футового контейнера открываются вручную, это занимает не более 10–15 секунд.


ПРЕИМУЩЕСТВА

  • Надёжность, нечему ломаться в полевых условиях;
  • Бесшумность, отсутствие звуков работающих сервоприводов не демаскирует позицию;
  • Энергосбережение, экономия ресурса аккумуляторов и генератора.

Этап 2. Подключение оператора к дрону

После открытия дверей оператор подходит к стеллажам (Модуль 3) и выбирает необходимый аппарат для выполнения задачи. В отличие от автоматических систем, где дрон выбирается по алгоритму, здесь решение принимает человек, оценивая:

  • Тип цели (скоростная/малоразмерная/зависшая);
  • Необходимую дальность полёта;
  • Состояние заряда конкретного аккумулятора.

ОПЕРАТОР

  • Проверяет телеметрию дрона (заряд батареи, качество сигнала, работу двигателей);
  • Убеждается в исправности системы наведения и видеоканала;
  • Переводит дрон в режим «Боевая готовность».

Этап 3. Взлёт и выход из контейнера

После завершения предполётной проверки оператор подаёт команду на запуск двигателей. Дрон, стоящий на стеллаже или на полу , наращивает обороты и вертикально взлетает через открытые двери контейнера.

ПРЕИМУЩЕСТВА

  • Непрерывность огня, пока один дрон в полёте, второй уже готовится к взлёту;
  • Роевые тактики, операторы могут координировать действия нескольких перехватчиков одновременно, атакуя цель с разных направлений;
  • Безопасность, операторы не находятся на открытой местности, управление ведётся из малозаметного контейнера.

Level 4
Опциональная автоматизация: раздвижная крыша
Для заказчиков, которым требуется сверхскрытный или залповый пуск, наша компания предлагает дополнительную опцию автоматическую раздвижную крышу контейнера.


С её помощью запуск может производиться без открытия дверей, прямо из закрытого контейнера. Это решение подходит для:

  • Операций в городской среде, где открытые двери привлекают внимание;
  • Работы в условиях задымления или химического заражения, когда герметичность контейнера критична;
  • Залпового выпуска роя из 6–8 аппаратов одновременно для прорыва ПВО противника.

Технические характеристики контейнера

Тип контейнера

20 футов, стандартный ISO, double door (двустворчатые двери)

Габаритные размеры (Д × Ш × В)

6058 × 2438 × 2896 мм

Материал каркаса

Сталь Corten (атмосферостойкая)

Теплоизоляция

Пенополиуретан, толщина 50–80 мм (опционально)

Климатическое исполнение

Рабочий диапазон температур: от -40°C до +50°C

Степень защиты от пыли/влаги

IP54 (базовое исполнение), IP65 (опционально)
Модуль 1

Жилой блок

Спальных мест: 2 (двухъярусная кровать).
Санитарный узел: Биотуалет в отдельной кабине (объём накопительного бака — 30 л).
Кухонное оборудование: Газовая горелка (1
2 конфорки) + газовый баллон (18 л).
Запас питьевой воды: Резервуар 50 л (с возможностью увеличения до 100 л).
Система вентиляции: Принудительная приточно-вытяжная с фильтром (производительность 150 м³/ч).
Освещение: Светодиодные светильники, 12 В
Розетки 2 шт. (220 В, 50 Гц).
Отопление: Инфракрасный обогреватель (опционально — дизельный предпусковой подогреватель).
Автономность (по запасам): 3–5 суток (в зависимости от интенсивности использования).

Модуль 2

Операторская (центр управления)

Количество рабочих постов: 2
Мониторы: 2 × 24" Full HD (на каждый пост)
Пульты управления: Джойстики, видеоприёмники, панели телеметрии.
Техническая выгородка (ДхШхВ): 2000 × 650 × 2200 мм.
Оборудование в выгородке:

  • Аккумуляторные батареи 10 × 12 В 200 Ач (гелевые или LiFePO4).
  • Зарядная станция Мощность 1000 Вт, 6 каналов (одновременная зарядка до 6 аккумуляторов)
  • Электрогенератор 2,5 кВт, бензиновый (4-тактный), с ручным запуском.
  • Бак для топлива 25 л (обеспечивает до 48 часов работы генератора).
  • Кондиционер Сплит-система, мощность 2,5 кВт (охлаждение/обогрев).
  • Коммутатор/роутер Защищённый канал связи (Wi-Fi / 4G / спутниковый модем — опционально)
  • Уровень шума внутри: ≤ 45 дБ (при работающем генераторе в выгородке).
  • Энергопотребление (пиковое): 2,2 кВт.
  • Автономность по электроэнергии: До 4-6 суток (от аккумуляторов), неограниченно (при работе генератора).

Модуль 3

Хранилище дронов-перехватчиков

Тип хранимых дронов: любые модели FPV-дронов.
Количество стеллажей: 2-4 (зависит от компоновки).
Вместимость: до 80 аппаратов (при плотной укладке).
Время извлечения дрона: 5–7 секунд (ручное).
Система пожаротушения: Автоматический порошковый модуль (опционально )
